Différentes formes de cannelures et leurs caractéristiques

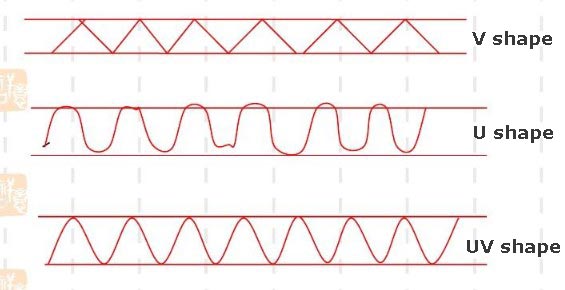

Le carton ondulé possède trois formes principales de cannelures : U, V et UV, comme illustré ci-dessous.
Caractéristiques des cannelures en U
a) Elles sont souples et élastiques. Tant que la déformation reste dans la plage élastique, elles retrouvent rapidement leur forme initiale.
b) L’usure lente des rouleaux canneleurs permet d’obtenir une épaisseur plus régulière.
c) Leur sommet arrondi réduit le risque de couper le papier de cannelure. Elles demandent toutefois davantage de papier et de colle, ce qui est moins économique.
Caractéristiques des cannelures en V
a) Elles sont rigides et résistantes, mais une déformation au-delà de la limite élastique les écrase définitivement.
b) Elles utilisent moins de papier de cannelure et de colle, mais usent rapidement les rouleaux. Leur épaisseur est moins stable et le papier se coupe plus facilement au sommet.
Caractéristiques des cannelures UV
a) Leur rayon est supérieur à celui du V et inférieur à celui du U. Elles offrent une forte résistance à la compression, une bonne élasticité et une excellente récupération.
b) Elles se rétablissent facilement après déformation, amortissent bien les chocs et favorisent le séchage du sommet de la cannelure et des couvertures. Leur résistance à la compression à plat est supérieure à celle du V.
Avantages des caisses en carton
Faible poids
Un carton simple cannelure à trois couches de grammage 175/150/150 g/m² pèse environ 600 g/m². À épaisseur et dimensions égales, le bois pèse près de 2 000 g/m², soit plus de trois fois davantage.
Faible coût
Le carton est fabriqué à partir de papier issu de pâte de bois, de chutes ou de paille. Il se recycle et se réutilise facilement.
Facile à transformer
Sa surface plane facilite l’impression et la transformation.
Pratique à stocker et transporter
Les caisses se plient et occupent peu d’espace, contrairement aux emballages en bois ou en métal.
Structure rationnelle
Les cannelures U, V ou UV améliorent fortement la résistance à la compression et à la perforation.
Production du carton ondulé avec une machine de fabrication de caisses en carton
- Découpe : cette étape comprend le rognage et le rainage, réalisés séparément. La coupeuse donne des bords nets ; sa lame doit être affûtée et sans encoche afin d’éviter les déchets et défauts. Le rainage est effectué sur une machine dédiée.
- Impression à l’encre : l’impression simple face alimente directement le carton par chaîne, tandis que d’autres configurations permettent le recto verso. L’absorption varie selon les matières et modifie le temps de séchage. Des défauts peuvent survenir ; certaines erreurs mineures sont corrigibles avec l’accord du client, sinon le lot imprimé doit être écarté.
- Encochage : une machine à encocher réalise les fentes dans le carton imprimé selon un principe proche de celui de la raineuse.
- Agrafage ou collage : selon les besoins du client, les caisses sont assemblées sur une agrafeuse ou une plieuse-colleuse.
- Emballage : après collage, les caisses sont acheminées par convoyeur, emballées et cerclées.
