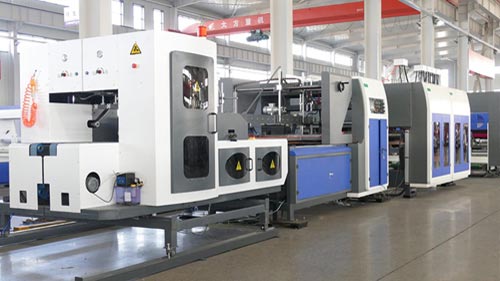

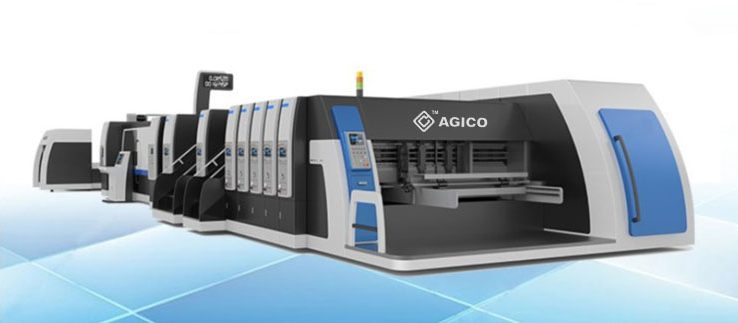

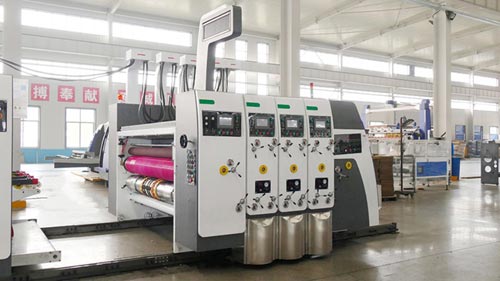

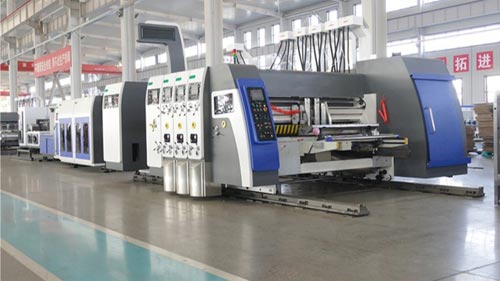

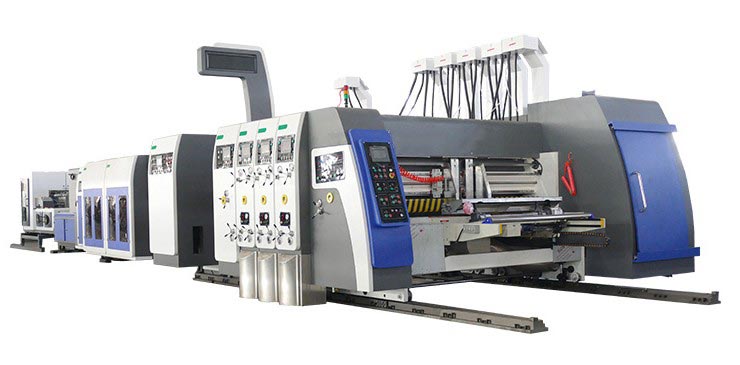

Imprimante-plieuse-colleuse haute vitesse entièrement informatisée série TYHS-A

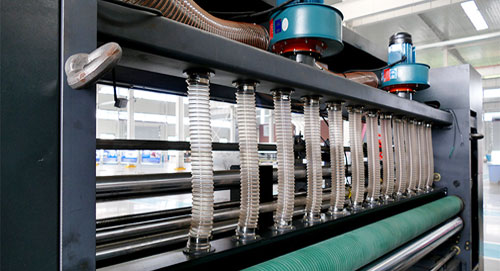

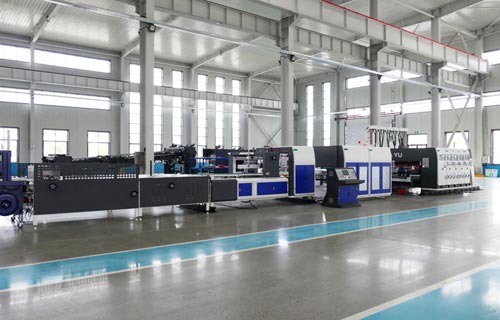

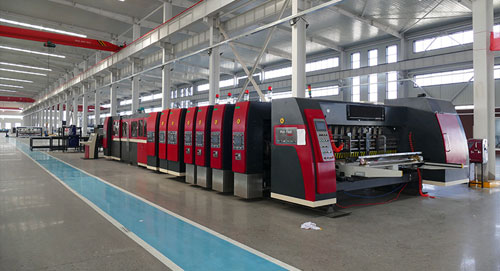

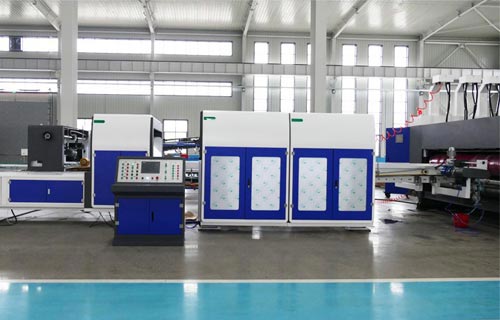

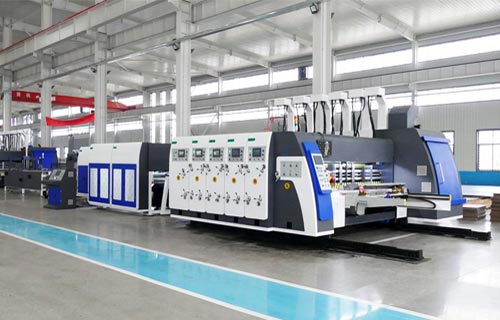

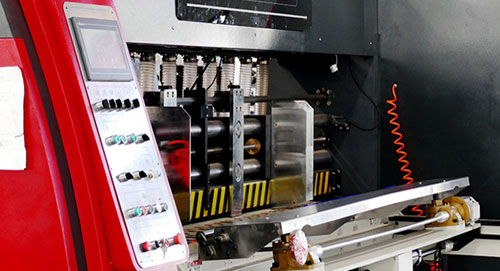

Avantages de la section d’impression numérique

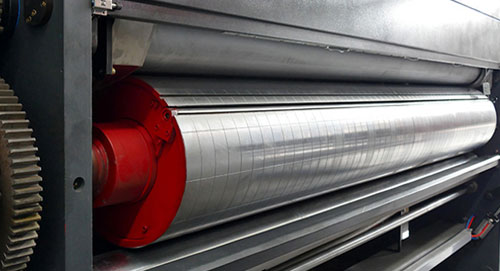

Le système de fixation de plaque par engrenage comporte des verrouillages gauche et droit pour un alignement plus rapide et précis.
Une pédale commande la rotation avant et arrière du cylindre porte-plaque afin de faciliter le changement de plaque.
La phase d’impression se règle électriquement sur 360° depuis l’écran tactile LC, en marche comme à l’arrêt.
La remise à zéro automatique fournit une référence commune. Une seule impression d’essai suffit généralement pour régler la position et réduire les pertes de carton.
Le rouleau tramé pneumatique dispose d’un relevage automatique et d’un mode de rotation à vide. Il descend au contact de la plaque pendant l’alimentation puis se relève à l’arrêt, tandis que la plaque continue de tourner afin d’éviter le séchage de l’encre.

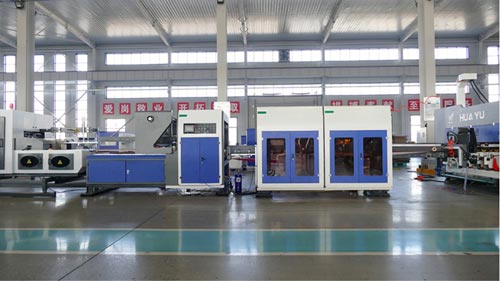

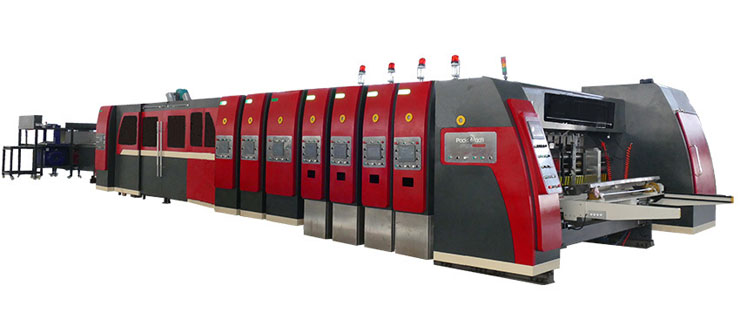

Avantages de la section de collage

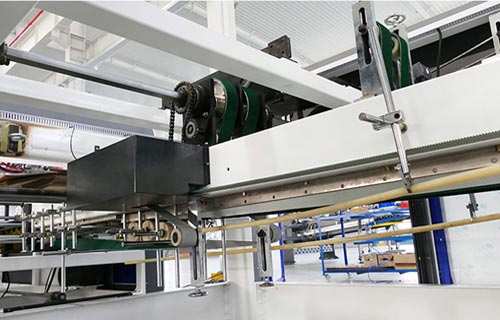

La section de pliage utilise un encollage mécanique et un système automatique multizone.
Un moteur dédié garantit la précision de l’application. Le système multizone s’adapte aux différentes largeurs de carton et facilite la maintenance.
Les positions d’encollage se règlent électriquement selon les commandes. Un système thermorégulé est disponible pour garantir la stabilité à basse température.
La poutre de pliage renforcée assure précision et stabilité à grande vitesse. Les poutres gauche et droite se règlent automatiquement selon les commandes, réduisant le temps de préparation.
Le rainage simple et l’alignement à angle droit améliorent la précision. La courroie principale à aspiration limite les vibrations du carton et garantit la qualité du pliage.
Des guides auxiliaires sécurisent le pliage. Les vitesses gauche et droite de la courroie inférieure arrière sont réglables séparément afin de réduire les défauts en ciseaux.
Paramètres de l’imprimante-plieuse-colleuse TYHS-A AGICO
| Paramètre / Modèle | Unitéé | A920 | A1224 | A1624 | A1828 | A2236 | A2536 |
| Dimensions minimales du carton | mm | 280×630 | 350×690 | 420×730 | 450×750 | 550×860 | 650×900 |
| Dimensions maximales du carton | mm | 900×2050 | 1200×2450 | 1600×2450 | 1800×2850 | 2200×3650 | 2500×3600 |
| Format d’impression utile | mm | 840×2000 | 1160×2400 | 1550×2400 | 1750×2800 | 2200×3600 | 2500×3600 |
| Format en alimentation alternée | mm | 1100×2050 | 1500×2450 | 2000×2450 | 2200×2850 | 2600×3650 | 2900×3650 |
| Vitesse de travail maximale | mm | 240 | 200 | 160 | 140 | 100 | 80 |
| Précision des couleurs | pièces/min | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Épaisseur standard de plaque d’impression | mm | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Épaisseur du carton | mm | 1.5-9 | 1.5-9 | 1.5-9 | 1.5-9 | 1.5-9 | 1.5-9 |
| Profondeur maximale de rainure | mm | 230 | 320 | 400 | 450 | 560 | 650 |
| Espacement minimal des rainures | mm | lame avant 145×145 lame arrière 230×65 | lame avant 160×160 lame arrière 260×65 | lame avant 165×165 lame arrière 270×70 | lame avant 175×175 lame arrière 275×70 | lame avant 190×190 lame arrière 320×90 | lame avant 190×190 lame arrière 320×90 |
Imprimante-plieuse-colleuse automatique haute vitesse série TYHS-B
Pourquoi choisir l’imprimante-plieuse-colleuse automatique série B AGICO ?
- Bras de pliage flexibles, excellente rigidité et grande stabilité.
- Le mécanisme de pliage vers le bas facilite les réglages et évite le rebond après collage.
- Les courroies de qualité à raccord rapide sont stables, durables et faciles à remplacer.
- Les pompes à colle de qualité garantissent une longue durée de vie.
- Le second dispositif d’alignement corrige efficacement les écarts en ciseaux après pliage.
Paramètres de l’imprimante-plieuse-colleuse automatique série B
| Paramètre / Modèle | 920 | 922 | 1224 | 1228 |
| Vitesse maximale (pièces/min) | 260 | 180 | 160 | 150 |
| Format maximal d’alimentation (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 |
| Format minimal d’alimentation (mm) | 320×765 | 320×765 | 350×785 | 350×785 |
| Largeur maximale d’une feuille (mm) | 890 875 | 890 975 | 890 1000 | 890 1000 |
| Espacement minimal des rainures (mm) | 240 120 | 240 120 | 250 120 | 250 120 |
| Largeur de la languette latérale (mm) | inférieure à 45 | inférieure à 45 | inférieure à 45 | inférieure à 45 |
Imprimante-plieuse-colleuse automatique haute vitesse série TYHS-C
Pourquoi choisir l’imprimante-plieuse-colleuse automatique série C AGICO ?
La transmission à aspiration utilise des engrenages en acier allié rectifiés avec précision pour garantir exactitude et longévité. Un système gère la production et les commandes.
Le margeur à bord d’attaque avec débit d’air commandé par variateur assure une alimentation précise et stable.
Les roues de transmission à surface céramique et la lubrification centralisée garantissent précision et durée de vie. Des galets tendeurs élastiques guident les courroies supérieure et inférieure.
Les galets de pression élastiques à jeu réglable évitent l’écrasement pendant le transport et limitent les bourrages.
Système de comptage et d’empilage à grande vitesse commandé par servomoteur.
Système de collecte haut-bas et alignement synchronisé haute fréquence des cartons.
Galets de mise en forme précis, transmission arrière par courroie adhésive, bras renforcés et guidage latéral de précision.
Le collage électronique automatique offre un rendement élevé et réduit les coûts. La commande CNC coordonne plusieurs systèmes d’évacuation des déchets.
Paramètres de l’imprimante-plieuse-colleuse automatique série C
| Paramètre / Modèle | 920 | 1224 |
| Vitesse maximale (pièces/min) | 260 | 160 |
| Format maximal d’alimentation (mm) | 900×2000 | 1200×2400 |
| Format minimal d’alimentation (mm) | 300×665 | 350×685 |
| Largeur maximale d’une feuille (mm) | 750 710 | 800 1000 |
| Espacement minimal des rainures (mm) | 240 120 | 250 120 |
| Largeur de la languette latérale (mm) | inférieure à 45 | inférieure à 45 |
