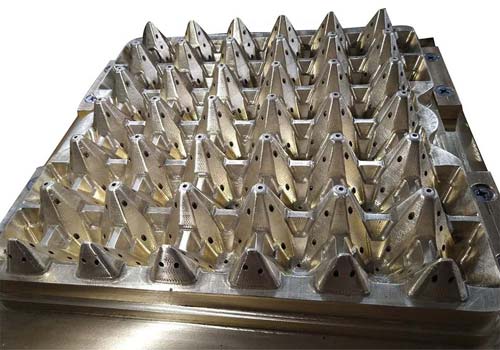

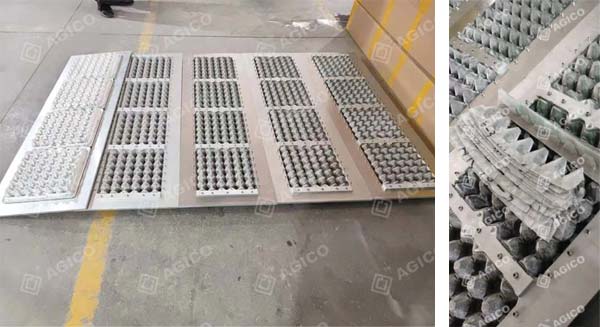

La conception des produits moulés en pâte comprend à la fois la structure du produit et celle des moules de fabrication. Ces deux aspects sont interdépendants et doivent généralement être étudiés simultanément. Le processus comporte trois étapes principales :
1. Concevoir d’abord la structure de l’emballage, puis le moule correspondant. Comme l’emballage doit protéger et immobiliser l’objet, ses dimensions intérieures doivent correspondre aux dimensions hors tout de celui-ci.
2. Concevoir d’abord le moule de finition, puis le moule de formage. La finition exige une grande précision dimensionnelle : il faut tenir compte de l’épaisseur du produit, prévoir le jeu nécessaire au démoulage et anticiper la compression supplémentaire pendant la mise en forme. Le moule de formage est ensuite dimensionné à partir du moule de finition, en intégrant notamment l’épaisseur du treillis et le retrait provoqué par le chauffage.
3. Concevoir d’abord le moule inférieur, puis le moule supérieur. Le moule inférieur de formage est généralement défini à partir des dimensions du moule supérieur de finition, tandis que le moule supérieur peut être réalisé en résine époxy à partir du moule inférieur. Cette séquence facilite également l’ajustement entre les dimensions extérieures du produit moulé et les dimensions intérieures du carton.
