Transformateur immergé 100 KVA livré en Zambie

Transformateur de puissance

Le transformateur sert principalement à modifier la tension alternative.
Ses principaux paramètres sont les tensions d’entrée et de sortie ainsi que la fréquence.
La capacité du transformateur s’exprime en kVA.
Installation intérieure ou extérieure.

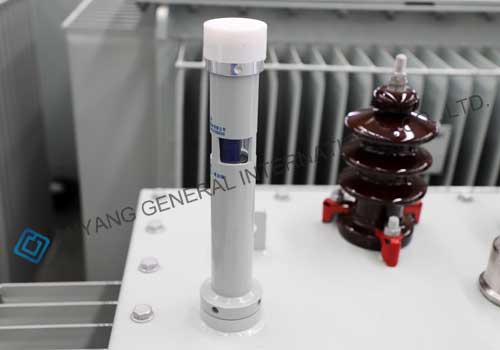

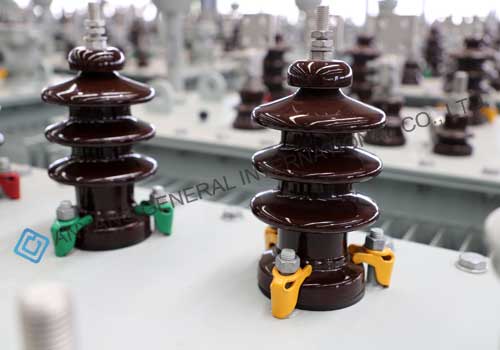

Transformateur 100 KVA pour machine à plateaux reçu en Zambie

Transformateurs immergés dans l’huile

Comment choisir un transformateur de puissance ?

Les transformateurs comprennent les modèles immergés dans l’huile et les modèles secs. Tous possèdent un noyau magnétique et des enroulements. La principale différence tient au fluide de refroidissement : le modèle immergé utilise une huile isolante, tandis que le modèle sec emploie l’air ou un gaz comme le SF6.

Dans un transformateur immergé, le noyau et les enroulements sont placés dans une cuve d’huile. Les modèles secs sont souvent encapsulés dans une résine époxy ; certaines versions non encapsulées utilisent du papier et un vernis isolants pour protéger de l’humidité.

Capacité et utilisation des transformateurs immergés et secs

Les transformateurs secs atteignent généralement 35 kV et environ 2 500 kVA, soit une capacité inférieure à celle de nombreux modèles immergés. À tension et capacité égales, leur fabrication est plus complexe et coûteuse. Les transformateurs immergés dans l’huile restent donc très utilisés.

Grâce à leurs qualités environnementales, ignifuges et résistantes aux chocs, les transformateurs secs sont souvent installés à l’intérieur, notamment dans les hôtels, bureaux et immeubles de grande hauteur.

Avantages et inconvénients des transformateurs immergés et secs

Le modèle immergé est économique et facile à entretenir, mais son huile est combustible. Le modèle sec résiste mieux au feu et peut être placé près des charges pour réduire les pertes, mais il est plus coûteux, volumineux, bruyant et sensible à l’humidité et à la poussière.

Un transformateur sec coûte généralement plus cher qu’un modèle immergé.
Les grandes capacités sont plus courantes parmi les modèles immergés.
Les transformateurs secs conviennent aux bâtiments complexes et aux zones densément occupées ; les modèles immergés sont utilisés dans des postes indépendants.
Les postes compacts utilisent souvent un transformateur sec, tandis que l’alimentation temporaire extérieure utilise fréquemment un modèle immergé.
Le choix dépend également de l’espace disponible : immergé lorsque le site est vaste, sec lorsque l’espace est contraint.
Dans un climat humide et chaud, le modèle immergé est souvent préférable. Un transformateur sec nécessite alors une ventilation forcée.
